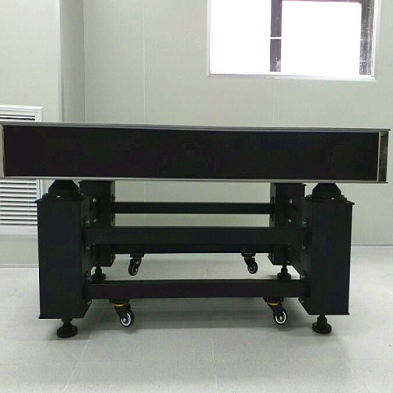

气浮光学隔振平台

来源:原创作者:大理石检验平台发布时间:2020-06-03 09:42:27
★品 牌:富瑞华

★产品类型:光学平台

★名 称:气浮光学隔振平台

★精度等级:0级、00级

★是否定制:是(支持来图定制加工)

★交 期:正常交货时间10天左右

★联系电话:0755-2330 1799
产品 特点:
■台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺), 没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢, 具有较好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/1000mm×1000mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。
■支架采用整体焊接四支撑结构(3 米及3 米以上为六支撑),支撑腿上方采用符合国家标准(GB/T 20029-2005)要求的国标阻尼隔振垫,下方采用阻尼隔振垫,具有较好的隔振性能,固有频率通常小于3~6Hz,适合精密隔振要求环境中使用。支架带脚轮,方便移动和搬运。
■调整高度机构分为两部分:支架上方采用隔振轴承模块(四支撑),支架下方(每个支撑腿下方)还具有高度调整机构,可解决地面不平引起的支架扭曲、变形等现象。
■JG-JM 系列产品刚性强、稳定性好、隔振效果突出,适合于绝大部分光学实验使用,能兼顾教学和科研领域的应用。


气浮光学隔振平台

技术指标:
 ■台面结构:三层夹心式蜂窝结构
■上台面:6~8mm厚SUS410铁磁不锈钢
■台面内部支撑:钢制井字形蜂窝状支撑结构,焊接工艺,强度高
■下底面:5~6mm厚碳钢,表面喷黑塑处理
■侧板:内层碳钢板,外层为黑色铝塑板,美观、实用,四角用不锈钢板包角
■厚度:100/200/300mm,详见选型表
■平面度:0.02~0.05mm/1000mm×1000mm,高于国外同类产品
■隔振材料:国标(GB/T 20029-2005)规定的阻尼隔振垫
■固有频率:<3~6Hz,同负载和实际使用情况相关
■隔振支架:整体焊接四或六支撑结构(3米及以上为六支撑),具有更好的刚性和稳定性。支架上方采用隔振轴承调整机构,支架下方带高度调整机构和脚轮,方便移动和调整
■台面加支架总高度800mm,总高度可调范围:-10~ 15mm
■孔距:25mm×25mm
■孔径:M6螺纹孔
■重量:100mm厚台面约:120Kg/m2 200mm厚台面约:140Kg/m2 300mm厚台面约:160Kg/m2


固有频率

垂直:1-2Hz    水平:1-2Hz

隔振方式

空气弹簧   隔振橡胶

调平方式

自动调平

阻尼方式

多小孔空气阻尼

平台高度

800mm

工作压力

0.2~0.4MPa

空气源

静音空气压缩机  <50dB

隔振效率

垂直:5Hz时:82~88% ;   10Hz时:86~95%

水平:5Hz时:78~86% ;   10Hz时:84~92%

重复定位精度

±0.1mm

台板平面度

≤0.05mm/m²

台板粗糙度

≤0.8μm,表面亚光处理

调节高度

±20mm


产品介绍

产品优势

产品实拍

产品信息

工厂实力

为什么选择富瑞华

经典案例

富瑞华大理石平台多次经过深圳市计量质量检测研究院、



深圳市华南检测科技中心、广东省计量科学研究院等第三方检测机构检测合格。


气浮光学隔振平台

为中科院高能物理研究所8m*2.5m大理石构件中标单位,



产品获得研究所领导的肯定及通过第三方检测机构的检验。


气浮光学隔振平台

为中国中车做的4m*3m的路轨检测设备用大理石构件,获得专家的一致好评及验收合格。


气浮光学隔振平台

富瑞联华为中科院制作的8000mm*2500mm*500mm大理石平台



购买须知

关于色差 我们所展示的产品图均为实拍图,可能由于拍摄环境/技术/光线等原因,可能导致图片与实物略有色差,请以实物为准。
关于售后 产品保修期一年,如果您在收货/安装/使用中遇到问题,请及时拨打我们的服务电话,我们提供专业的指导。
