[大理石V型架]大理石V型架规格以及等级介绍!

来源:深圳市富瑞联华科技有限公司 作者:大理石检验平台发布时间:2020-05-21 09:08:13
分享: 0
产品名称:大理石精密V型架大理石V型架大理石V型架 大理石V型架采用优质济南青石材经机械加工和手工精整而成。具有精度高、寿命长、耐酸碱、抗变形等优点。适用于精密加工和零...
富瑞华有着蚌埠市大理石平台厂家、萍乡市大理石平台厂家、金华市大理石平台厂家、乌兰察布大理石平台厂家、开封市大理石平台厂家、临沧地区大理石平台厂家、保山市大理石平台厂家、烟台市大理石平台厂家、等地区大理石平台厂家。
产品名称:大理石精密V型架大理石V型架大理石V型架
[大理石V型架]大理石V型架规格以及等级介绍!

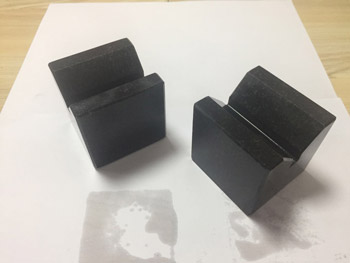

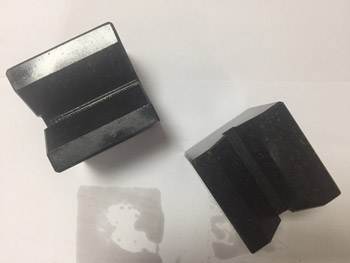

大理石V型架采用优质“济南青”石材经机械加工和手工精整而成。具有精度高、寿命长、耐酸碱、抗变形等优点。适用于精密加工和零件制造业。检验、精密测量及精密划线定位工作。

[大理石V型架]大理石V型架规格以及等级介绍!
大理石V型架精度:000级-1级
大理石V型架是检测圆柱体的理想工具。表中的几何公差是指底面的平整度和V形槽轴线与底面的平行度。如有必要,其他表面也可以加工到所需的精度。
[大理石V型架]大理石V型架规格以及等级介绍!



规格

工作面平面度

V型槽对底面平行度

V型槽对侧面平行度

V型槽对两侧面对称度

V型槽侧面对端面对称度

V型槽侧面对底面垂直度

一对V型块对底面的高度差

精度等级

0

1

0

1

0

1

0

1

0

1

0

1

0

1

63×63×90°

1.5

3

4

8

4

8

8

16

8

8

4

8

5

10

100×100×90°

2

4

4

8

4

8

8

16

8

8

4

8

5

10

160×160×90°

2.5

5

5

10

5

10

10

20

10

10

5

10

6

12



原文地址:[大理石V型架]大理石V型架规格以及等级介绍!
