[大理石V型块]什么是V型块?什么是V型架?它们有什么区别?

来源:深圳市富瑞联华科技有限公司作者:大理石检验平台发布时间:2020-04-15 14:47:43
富瑞华有着澳门区大理石平台厂家、东丽区大理石平台厂家、拉萨市大理石平台厂家、台州市大理石平台厂家、漳州市大理石平台厂家、黔西南州大理石平台厂家、南昌市大理石平台厂家、吉林省大理石平台厂家、等地区大理石平台厂家。
  V型块和V型架的区别:

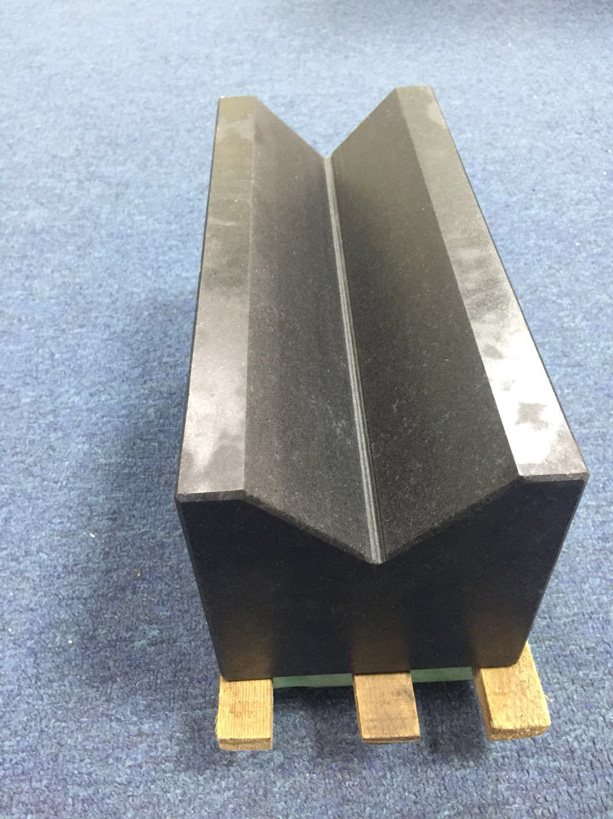

     有很多客户对V型块和V型架区分不开,以为是一种产品.2者的区别就是V型块是一个槽,V型架是4个槽。2者开口都为90度。跃达V型块采用“济南青”石料经机械加工和手工精磨制成,具有精度高、寿命长、耐酸碱、不易变形等优点,适用于机械加工、零部件制造行业的精密检验、精密测量和精密划线、定位工作,检测圆柱体的理想工具。V型块精度:000级-1级,是一种比较特殊的定位元件。有两个定位平面,从某种意义上来讲这种形式的定位可看作是两个平面的组合定位。

V型块
      大多数定位元件的定位基准都是定位基面本身或者是由其形成的点、面、线,如单一平面、球心、孔和轴的中心线等。根据这个道理,笔者为,V型块的定位基准应有两个,其一是两定位平面的交线,另一个是由两平面形成的对称中心面,交线作为垂直方向的定位基准;对称中心面作为水平方向的定位基准。

      按照传统(中心论)的理论,V型块的定位基准应是检验心轴的中心高,即检验心轴在V型块上放置时的中心线,实际上这条中心线在V型块中的位置是不确切的,它会因检验心轴直径误差大小而变化,因此,在对刀误差中往往会引入这条中心线的位置误差。若以V型块定位平面与工件外圆接触母线(母线论)为定位基准,由于有两个定位基面的共同定位作用,才使工件实现正确定位.

       V型架产品介绍:V型架按JB/T8047-95标准制造,采用HT200材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
       V型架的材质可以分为球铁和灰铁两类:球铁V型架的使用比较少,一般使用在规格较小,精度要求较高的V型架,比如:研磨V型架,他的精度可以用在0级精度以上的V型架使用;灰铁V型架的使用比较广泛,使V型架的成本降低,生产周期短,工艺简单,经久耐用是制造商和用户喜爱的原因之一,V型架中的灰铁还可以按其排号进行分类,V型架的排号选用是根据《中华人民共和国机械行业标准》和实际需要进行选用的。V型架的承载要求:V型架的承载是指V型架单位面积承受的重量后,V型架的变形挠度。为了便于理解,我们可以看作V型架放好工件后,在不影响正常使用的情况下,V型架所能够承受的压力。比如:2000mm×4000mm的V型架可以放置重量为64吨的工件,此V型架的承载我们可以设计V型架的技术要求本着以最低的成本达到最好的原则。
