[V型块精度]大理石V型块精度级别的校准方法介绍!

来源:深圳市富瑞联华科技有限公司 作者:大理石检验平台发布时间:2020-05-08 10:57:39
分享: 0
V型块是一种V型带有一个锥度V型槽的量具,它的的精度级别可以分为0级、1级和2级,而且从材质可以分为大理石V型块,铸铁V型架,钢V型架,不论是什么材质的或者形状的v型块都适用于...
富瑞华有着大庆市大理石平台厂家、松江区大理石平台厂家、白银市大理石平台厂家、黔东南州大理石平台厂家、大足县大理石平台厂家、邵阳市大理石平台厂家、周口市大理石平台厂家、运城市大理石平台厂家、等地区大理石平台厂家。

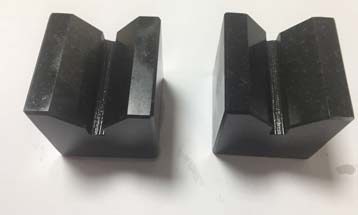

V型块是一种V型带有一个锥度V型槽的量具,它的的精度级别可以分为0级、1级和2级,而且从材质可以分为大理石V型块,铸铁V型架,钢V型架,不论是什么材质的或者形状的v型块都适用于轴类零件加工或者测量时,用来紧固或者定位的。
[V型块精度]大理石V型块精度级别的校准方法介绍!

  其中大理石V型块精度级别高于其它2种可以达到0级或者高于0级。对于花岗石V型块精度级别的校验可以从以下点来进行。

  1、校验V型块精度面的平面度,可以选用精度级别相同或者高于V型块的圆柱检验棒,测微仪,花岗岩工作台。在广州0级花岗岩V型块精度面的对角线和纵横大方向上,运用0级刀口形平尺以光隙法进行检验。

  2.校正V型槽对基准面底面的平行度,可以将V型块放置在花岗岩工作台上面,之后在将圆柱体检验棒安放在V型块的V型槽内,随后选择大理石测微仪的表头分别触碰在圆柱体检验棒两头母线的相对比较高的点上,测微仪表头的允差的要求为0.001mm。通过两头所测读数之差即是平行度的误差值。

  3.紧接着将V型块翻转180度,重复上述测量方法,测量V型槽对另外一端面的平面度误差值,取2个平面度误差值中相对较大的值,即是该0级花岗岩V块的V型槽对侧面的平面度误差值。

  需要注意的一点就是在校正大理石V型块平面度的过程中,应该选用2根直径不相同的圆术检验枯棒进行校验,取其测量结中的相对较大数值。而且对于校验的方法和使用的工具都是经常能用的。
