[光学平台]光学气浮平台组成、测量方法介绍!

来源:深圳市富瑞联华科技有限公司 作者:大理石检验平台发布时间:2020-06-08 09:31:09
分享: 0
一、光学平台的结构组成 1、优质平台和面包板应具有全钢结构,包括厚5毫米的顶板和底板,以及厚0.25毫米的精密加工的焊接钢制蜂窝芯。蜂窝芯通过精确的压膜工具制成,通过焊接平...
富瑞华有着鹰潭市大理石平台厂家、璧山县大理石平台厂家、东营市大理石平台厂家、宁夏区大理石平台厂家、汕头市大理石平台厂家、澄迈县大理石平台厂家、随州市大理石平台厂家、新乡市大理石平台厂家、等地区大理石平台厂家。

    一、光学平台的结构组成
    1、优质平台和面包板应具有全钢结构,包括厚5毫米的顶板和底板,以及厚0.25毫米的精密加工的焊接钢制蜂窝芯。蜂窝芯通过精确的压膜工具制成,通过焊接平垫片保证其几何间距。
    2、热稳定性的关键之处在于各轴方向上都具有对称、各向均匀的钢制结构。钢制部件在热交换过程中的延伸性和收缩性是相似的,可以在温度变化过程中保持良好的平整度。
    3、钢制的蜂窝芯结构从顶板延伸到底板,中间并无塑料或铝质泄露管理结构,因此不会降低平台整体的刚度或是引入更高的热膨胀系数。我们采用钢质侧板,这样就消除了由于湿度而引起的环境不稳定因素。
    4、自动化加工系统平台和面包板的特殊之处是采用自动轨道机械哑光表面加工,比老旧的平台产品更加平滑、平整。这些平台经过改善的表面抛光处理后,表面平整度在1平方米,为安装部件提供了接触表面。
    二、光学平台的测量方法
    1、用脉冲锤对平台或面包板的表面施加一个已测量的外力,并将一个传感器贴合在平台或面包板表面对合成振动进行测量。探测器发出的信号通过分析仪进行读取,并用于产生频率响应谱。
    2、光学平台的研发过程中,对平台表面上很多点的柔量曲线进行记录;但是,平台四个角上的柔量往往都是最大的。因此公司发布的柔量曲线和数据都是通过平传感器在台四个角上测得的。
    3、产品都需经过独立测试,并附带一份单独的测试数据报告和柔量曲线。这样一来,就可以提供比采用单一尺寸柔量曲线表示所有产品特性的工业标准更数据。
    4、量曲线和数据是光学平台的两个比较重要的指标,量曲线和数据都是通过平传感器在台四个角上测得的,因此说明了最不理想情况下的数据结果。

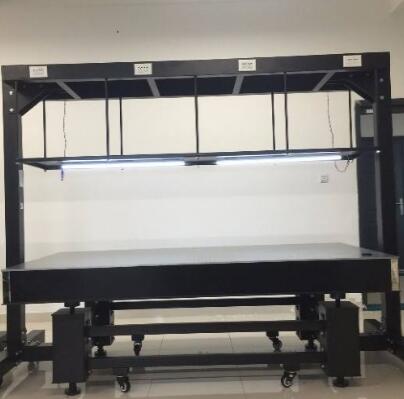

[光学平台]光学气浮平台组成、测量方法介绍!
    三、光学隔振平台作用
    振动来源主要分为来自系统之外的振动和系统内部的振动。地面固有振动,工作人员踩踏地板以及开、关门或墙壁碰撞等通过地面传来的振动均属系统之外的振动,这一类振动需通过光学平台的隔振腿衰减;而来自系统内部的振动包括仪器振动、气流、冷却水流等,则需依靠光学平台的桌面阻尼来隔绝。
    固有频率
    固有频率,顾名思义,为系统本身发生的振动的频率。数值上来看,固有频率等于共振频率。考虑物块与弹性悬臂梁组成的系统,固有频率取决于两个因素——物块质量,以及充当弹簧的弹性悬臂梁的弹性系数。质量减小或弹性系数减小可增大固有频率;质量增大或悬臂梁弹性系数增大可降低固有频率。
    避免各种因素造成的振动会导致仪器测量结果的不稳定性和不准确性,严重干扰生产和实验的进行。
    气浮隔振平台组成
    气浮平台有气浮(XYZ)线轨平台与气浮(旋转)转台两类。气浮平台的核心原理是由空气轴承结合电控元件构成的精密位移平台。空气轴承按照运动方式分为:平面空气轴承(气浮垫)、气浮导轨、气浮主轴三大类。北京牧风科技生产的气浮平台在800*800的移动范围内,位移精度误差可以达到μ级以内的超高精度。在精度及精度稳定性方面远远超过THK等滚珠机械结构的线性导轨(线轨)所构成的平台。目
    OLTE气浮机是一种去除各种工业和市政污水中的固体悬浮物、油脂及各种胶状物的设备。该设备广泛应用于炼油、化工、酿造、植物油生产与精炼、屠宰、电镀、印染等工业废水和市政污水的处理。
    分类涡凹气浮机涡凹气浮机主要通过OLTE涡凹曝气头高速旋转曝气叶轮,使气体在液体中快速分散,已达到气浮效果。高速旋转的曝气叶轮以每分钟2900转的速度旋转。而气体从叶轮进入液体无法快速的扩散,第二个叶片将其切割成两个气泡,反复高速的旋转切割,最终达到微小气泡,产生气浮效果。
