[大理石方箱]大理石方箱的垂直度怎么检测?

来源:深圳市富瑞联华科技有限公司 作者:大理石检验平台发布时间:2020-09-18 16:55:17
分享: 0
大理石方箱是带有一个圆形减重的正方体,其中一个工作面带有V型槽的量具。方箱主要是适用于零件的平面度、垂直度等的检验和划线。高精度花岗石检验方箱的6个工作面都是基准面...
富瑞华有着宁夏区大理石平台厂家、辽阳市大理石平台厂家、南充市大理石平台厂家、许昌市大理石平台厂家、秦皇岛市大理石平台厂家、和田地区大理石平台厂家、德州市大理石平台厂家、揭阳市大理石平台厂家、等地区大理石平台厂家。

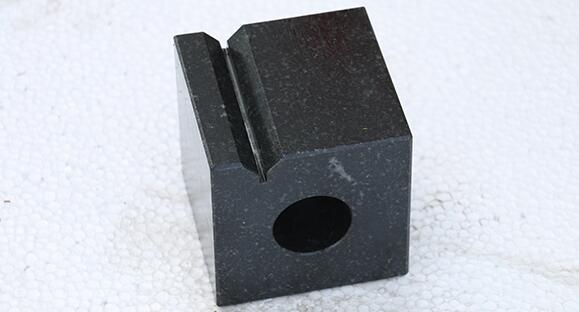

 大理石方箱是带有一个圆形减重的正方体,其中一个工作面带有V型槽的量具。方箱主要是适用于零件的平面度、垂直度等的检验和划线。高精度花岗石检验方箱的6个工作面都是基准面,测量各工作面的平面度可以选用电子水平仪或自准直仪检验;相对面的平面度铡选用测微表检验;相邻面的垂直度也可以用测微表检验,但是要借助于与测量表座和测量工装。
[大理石方箱]大理石方箱的垂直度怎么检测?

大理石方箱

    检验花岗石方箱垂直工还是用方箱来检验内孔的垂直度,可以将检验方箱放置在一个精度级别比较高的大理石工作台上面,这时大理石方箱就会有一面与大理石平台工作面接触了;随后在准备一个可以移动的专用表架,可以选用大理石底座配表杆和表头。

大理石方箱

    随检测仪器工具还需要准备一个圆柱,圆柱的规格是φ15-20mm,长度在50mm左右的。将圆柱固定在花岗石检验方箱的底端,使之与划线方箱的工作面接触。这时需要将测微表的测头放置在被测方箱中边缘大约10mm的位置上,待平稳后记录下来测微表的读值。之后按逆时针方向转动高精度大理石方箱的另三个面,在用同样的方法测量读值。测完4个工作面的垂直度所得的读值,按照标准规范公式计算出各个角的误差。其中相比较大的即为工作面的垂直度。

大理石方箱

    大理石方箱厂家生产各种标准规格的方箱,比如100*100*100,200*200*200,300*300*300等,也可以订做非标规格的检验方箱,也可以订做不带V型槽的花岗石方箱
